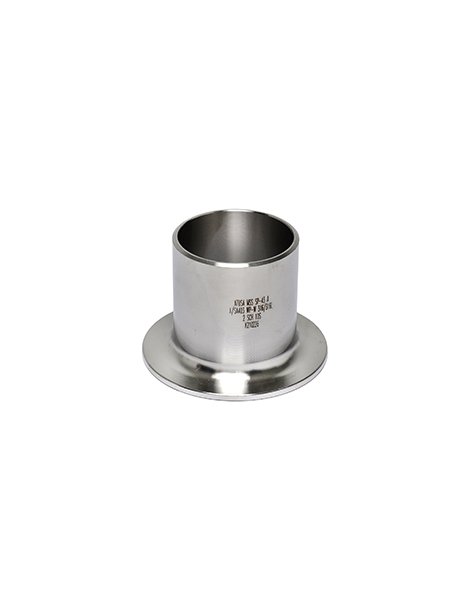

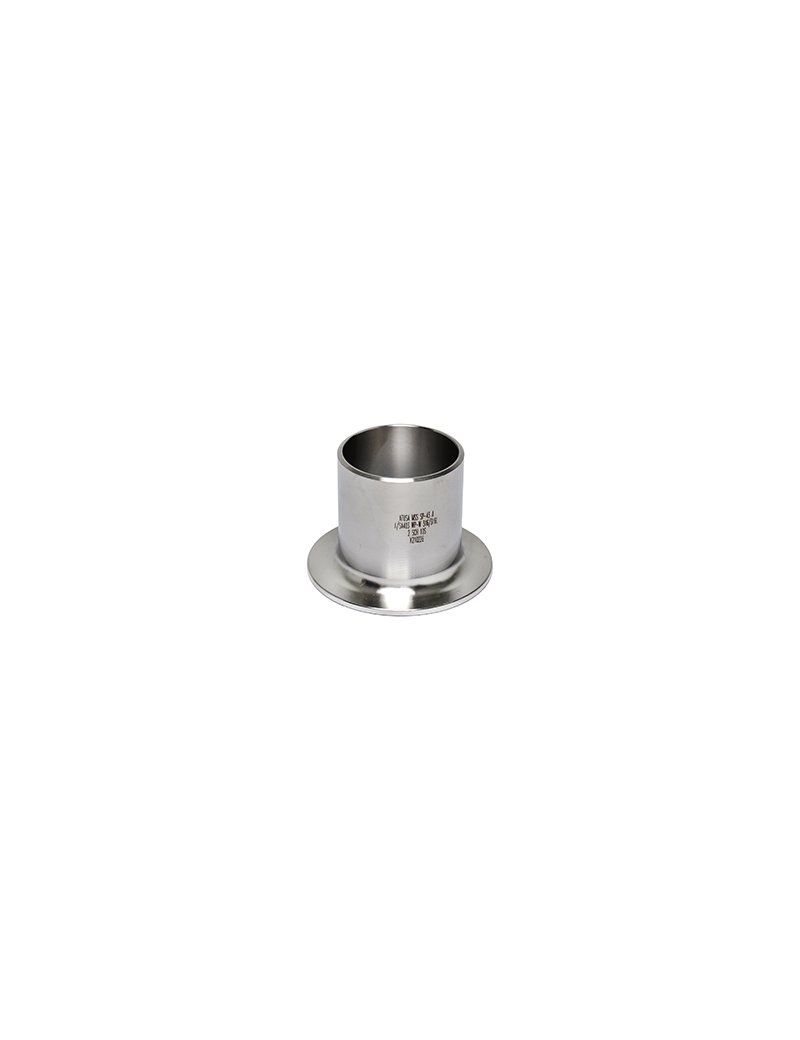

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 4"

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 4"

Caratteristiche

• Realizzato in acciaio inox AISI 316L (X2CrNiMo17-12-2 / 1.4404) secondo ASTM A403.
• Tipo: Stub End - Lap Joint.
• Norma di riferimento: ASME B16.9.
• Classe W – Ricavato da tubo saldato.
• Schedule: 10S.
• Composizione chimica (%) max: C 0,030, Si 1,00, Mn 2,00, S 0,015, P 0,045, Cr 16,5-18,5, Ni 10,0–13,0, Mo 2,00–2,50.
• Caratteristiche meccaniche:
- Limite elastico convenzionale a 0,2% min. 190 N/mm².
- Resistenza alla trazione (Rm) 490-690 N/mm².
- Allungamento a rottura min. 40%.
- Durezza Brinell max. 200 HB.
• Tolleranze dimensionali conformi a norma e tabella tecnica.
• Finitura delle estremità: smussatura secondo specifiche produttore.

Misure

Consigli per l'installazione

• L’installazione deve essere eseguita secondo buone pratiche di saldatura e rispettando le normative vigenti.
• Assicurarsi di verificare la compatibilità del materiale con il fluido da trasportare e con l’impianto.
• Utilizzare corretta sequenza di serraggio e smussatura per garantire la tenuta.
• Rispettare i valori di pressione e temperatura previsti dalla normativa.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici su eventuali deformazioni, cricche o corrosione.
• Pulire regolarmente con prodotti idonei per acciaio inox, evitando detergenti abrasivi.
• Verificare la tenuta dei giunti nelle ispezioni programmate.

Peso indicativo del prodotto

1,15 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
