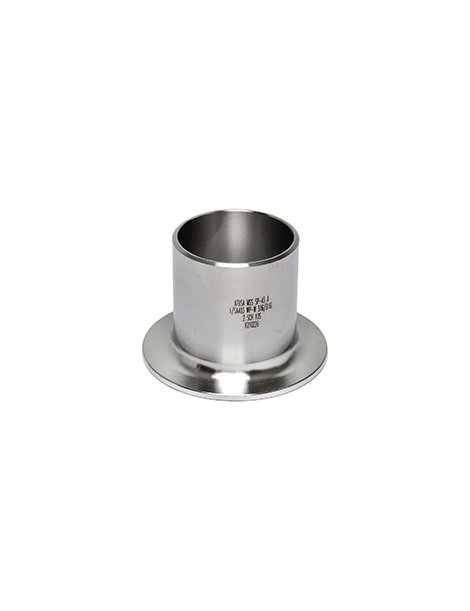

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 304L 1 1/4"

12,02 €
IVA esclusa
Stub End in acciaio inox AISI 304L, standard ASME B16.9, misura 1 1/4” SCH10S. Caratteristiche meccaniche elevate, installazione con saldatura, peso 0,21 kg. Ideale per raccordare tubazioni inox secondo normative.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 304L 1 1/4"

Caratteristiche

  • Standard: ASME B16.9
  • Tipo: Stub End (cartella)
  • Materiale: Acciaio Inox AISI 304L
  • Trattamento superficiale: Finitura grezza, le estremità per spessori ≥ 5 mm sono smussate secondo la norma
  • Limite elastico minimo (Rp0,2): 180 N/mm2
  • Resistenza alla trazione (Rm): 470 - 670 N/mm2
  • Allungamento a rottura minimo: 40%
  • Durezza Brinell massima: 200 HB
  • Tolleranza ovalizzazione: somma dei valori assoluti delle tolleranze positive e negative sui diametri di saldatura

    • Misure

    DN1 1/4"
    Diametro esterno (D)42,2 mm
    Tolleranza diametro+1,6/-0,8 mm
    Altezza (H)51 ±2 mm
    Spessore (S)2,77 ±0,35 mm
    Lunghezza totale (L)64 +0/-1 mm
    Lunghezza flangia (F)5 +0/-1 mm

    Consigli per l'installazione

  • Verificare le tolleranze dimensionali alle estremità prima della saldatura.
  • Applicare la saldatura secondo le pratiche standard per acciaio inox AISI 304L.
  • Assicurarsi che le installazioni rispettino i valori di pressione e temperatura richiesti dalla normativa vigente.
  • Misurare sempre il diametro alle estremità di saldatura per garantire la corretta ovalizzazione.

    • Raccomandazioni per la manutenzione

  • Controllare periodicamente lo stato delle saldature.
  • Pulire con prodotti specifici per acciaio inox evitando agenti corrosivi.
  • Verificare l’assenza di deformazioni strutturali dopo interventi meccanici o temperature elevate.

    • Peso indicativo del prodotto

    0,21 kg


    La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

    I1SE401C
    8432388433255
