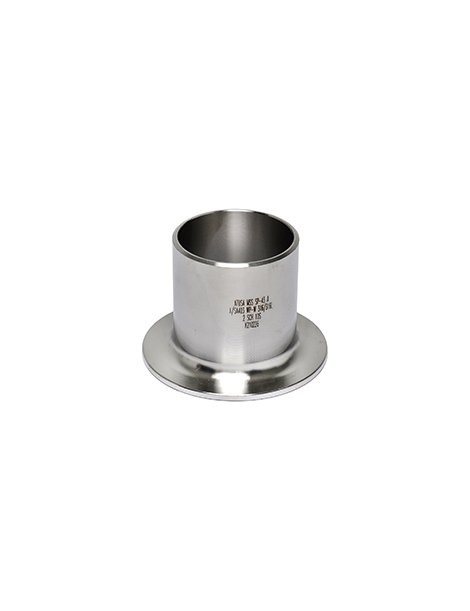

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" A-304L 10"

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" A-304L 10"

Caratteristiche

Cartella di tipo Stub End realizzata in Acciaio Inox AISI 304L, rispondente alla normativa ASME B16.9, idonea per impianti di processo e piping industriale dove sono richieste elevate caratteristiche di resistenza alla corrosione e affidabilità. La designazione "A" indica la versione Long Pattern (Tipo A), con estremità realizzata per la saldatura di testa.
Utilizzata in combinazione con flange di supporto.

Misure

Diametro Nominale (NPS): 10''
DN: 250 mm circa
Spessore: SCH10S (4,19 mm circa)
Diametro esterno (OD): 273,1 mm
Lunghezza totale (F): 127 mm
Tutte le misure sono indicative e conformi alle tabelle ASME B16.9/MSS SP-43 per Stub End Type A.

Consigli per installazione

• Assicurarsi della compatibilità dimensionale e del materiale con la linea esistente.
• Procedere con la saldatura secondo le normative vigenti e le specifiche di progetto.
• Pulire accuratamente la superficie prima della saldatura per evitare contaminazioni.
• Utilizzare sempre flange di supporto idonee (Lap Joint o Loose Flange compatibili con ASME B16.5 DN250).

Raccomandazioni per la manutenzione

• Effettuare ispezioni periodiche sulle saldature e sulla superficie per individuare segni di corrosione.
• Evitare l'uso di detergenti a base clorurata che possano intaccare l'acciaio inox.
• Mantenere pulita l'area della giunzione per preservare la durabilità del collegamento.

Peso indicativo

Il peso della cartella da 10" SCH10S è circa 4,9 kg.

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
