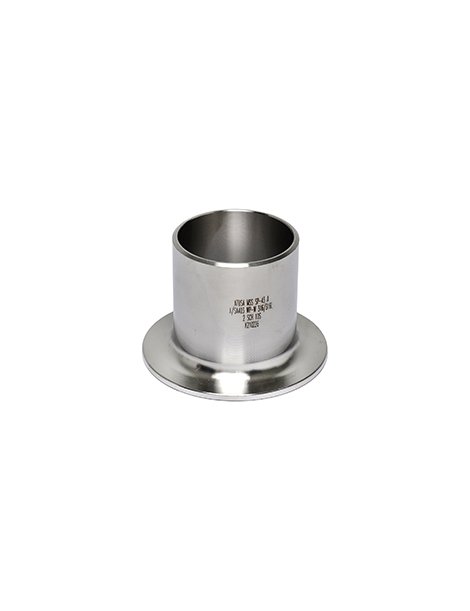

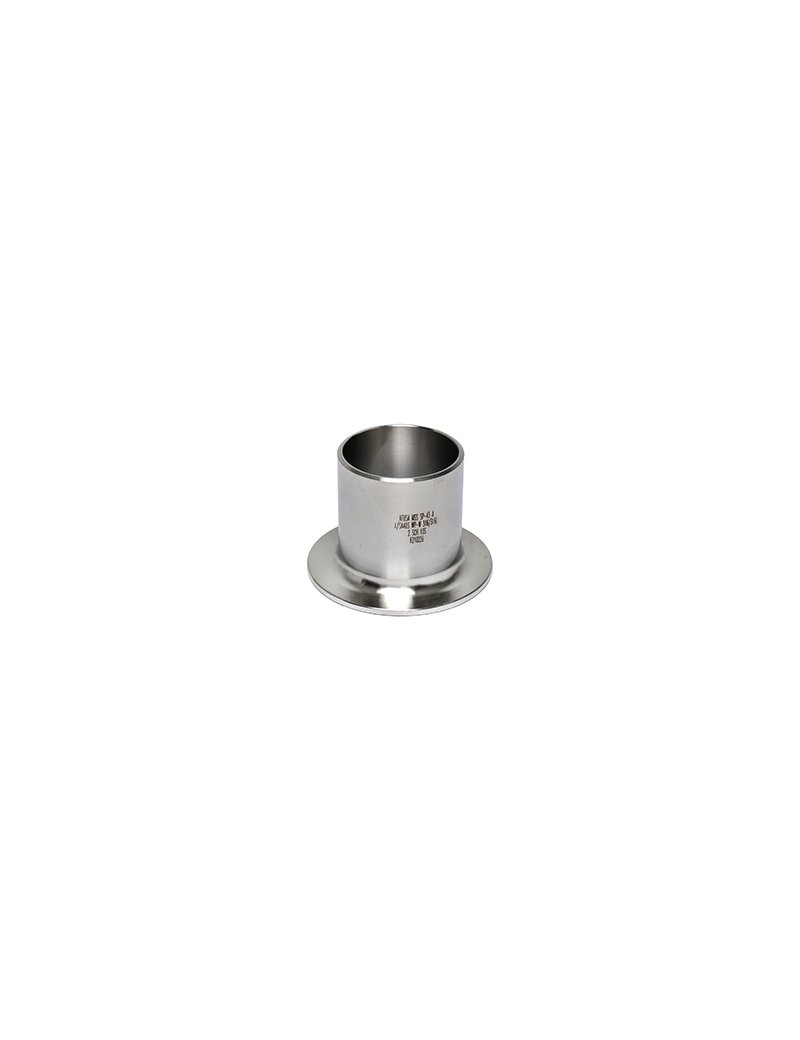

Cartella (Stub End) Inox ASME B16.9 SCH10S "A" AISI 304L 1/2"
Caratteristiche Tecniche
| Norma di Riferimento | ASME B16.9 |
| Materiale | Acciaio Inox AISI 304L |
| Classificazione | SCH10S |
| Diametro Nominale | 1/2" |
| Designazione | Tipo A |
| Composizione Chimica (%): | |
Limite elastico convenzionale (Rp0,2): 180 N/mm²
Resistenza alla trazione (Rm): 470 - 670 N/mm²
Allungamento a rottura minimo (A): 40%
Durezza Brinell massima (HBW): 200 HB
Misure e Dimensioni
| Misura | Valore |
| Diametro Esterno (mm) | 26,7 |
| Tolleranza Diametro (mm) | 26,7 + 1,6 / - 0,8 |
| Lunghezza Stub (mm) | 51 ± 2 |
| Spessore (mm) | 2,11 ± 0,26 |
| Numero di Giri | 10 |
| Lunghezza Flangia (mm) | 43 + 0 / - 1 |
| Altezza Bore (mm) | 3 + 0 / - 1 |
Peso indicativo: 0,09 kg
Consigli per l'Installazione
La cartella stub end è progettata per l'uso con flange lap joint secondo le specifiche ASME B16.9. Si consiglia di:
Verificare che la geometria della flangia sia compatibile con le dimensioni del stub end prima dell'installazioneAssicurare il corretto allineamento durante il montaggioPer spessori inferiori a 5 mm, le estremità possono presentare lievi smussi secondo lo standardUtilizzare guarnizioni appropriate per garantire la tenuta delle connessioniSeguire le procedure di serraggio consigliate per le flange in acciaio inox
Raccomandazioni per la Manutenzione
Per mantenere le prestazioni ottimali del prodotto:
Ispezionare periodicamente la cartella per eventuali segni di corrosione o danneggiamentoPulire regolarmente con acqua e detergenti neutri in caso di accumulo di sporcoEvitare l'uso di spazzole in acciaio al carbonio che potrebbero causare corrosione galvanicaIn ambienti particolarmente aggressivi, valutare l'utilizzo di protezioni supplementariVerificare periodicamente l'integrità delle giunzioni e il serraggio delle flange
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
