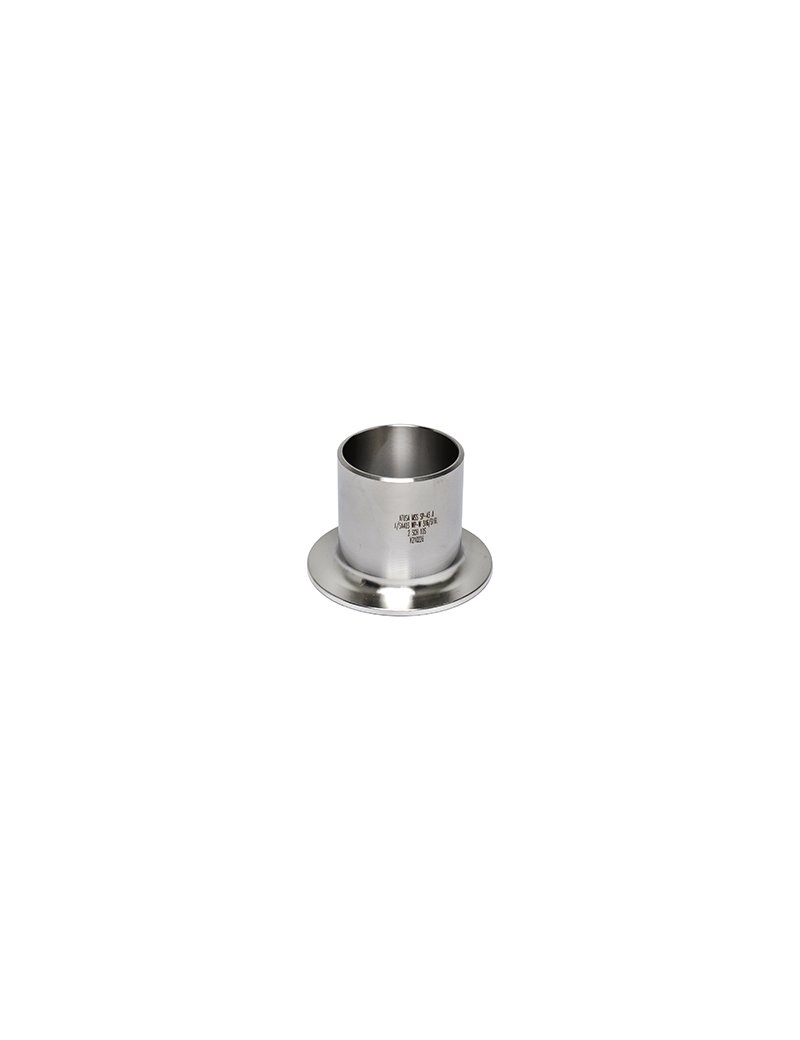

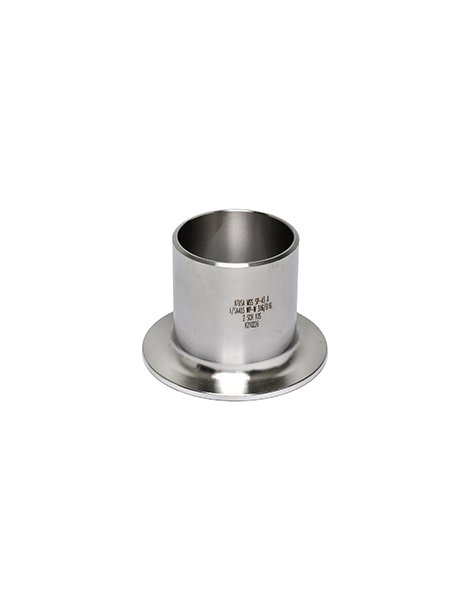

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 304L 8"
Caratteristiche
Cartella (Stub End) in acciaio inox conforme alla norma ASME B16.9, tipo A, realizzata in acciaio AISI 304L. Adatta per impieghi in impianti alimentari, farmaceutici, chimici e industriali, compatibile con sistemi di tubazioni saldate. Finitura superficiale liscia per il montaggio con flange libere.
Misure
| Diametro nominale (NPS) | 8" |
| Diametro esterno (OD) | 219,1 mm |
| Spessore (T - SCH10S) | 3,76 mm |
| Diametro base appoggio (G) | 269,9 mm |
| Lunghezza totale (F) | 101,6 mm |
| Raggio filetto (R) | 12,7 mm |
Consigli per installazione
- Prima dell'installazione, verificare la compatibilità tra cartella, flangia e tubo sia per dimensioni che per materiale.
- Effettuare la saldatura rispettando le procedure per acciai inox di bassa carbonio (304L), utilizzando materiale d’apporto idoneo.
- Assicurarsi che le superfici di appoggio siano pulite e prive di residui prima del serraggio con flangia libera.
Raccomandazioni per la manutenzione
- Procedere a ispezioni periodiche per controllare lo stato della superficie e delle saldature.
- Evitare l’uso di agenti abrasivi o non appropriati per l’acciaio inox durante la pulizia.
- In caso di utilizzo in impianti alimentari o farmaceutici, seguire le normative specifiche per la sanificazione.
Peso indicativo
3,8 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
