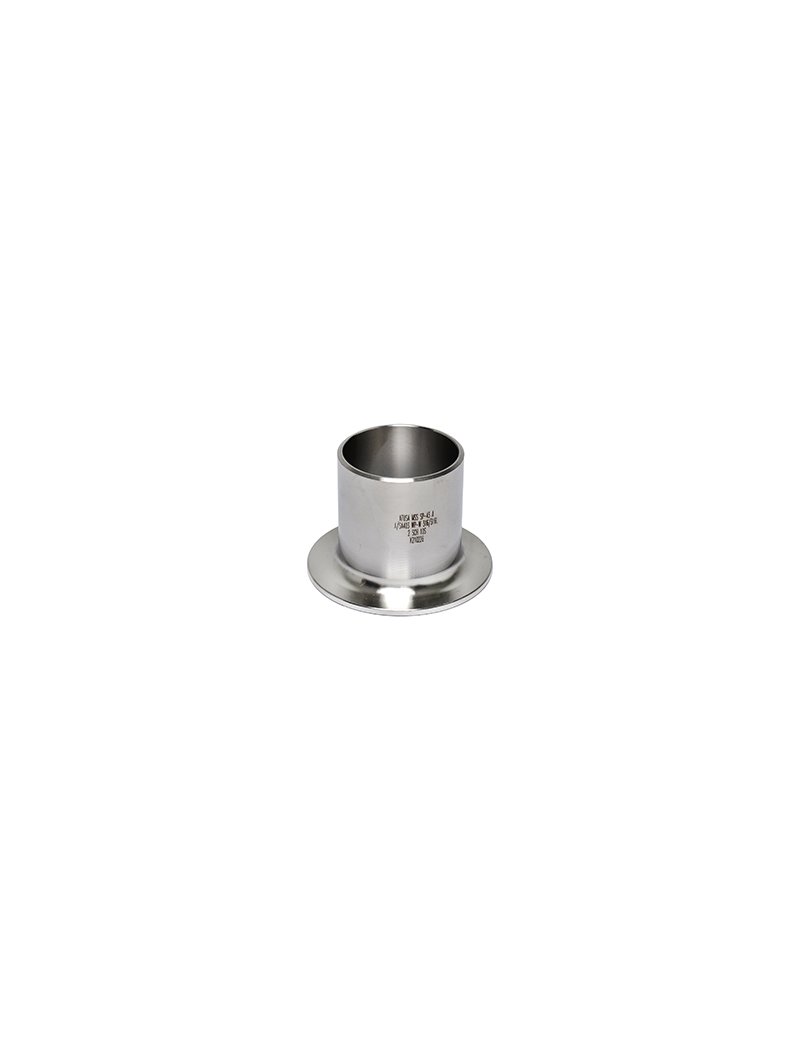

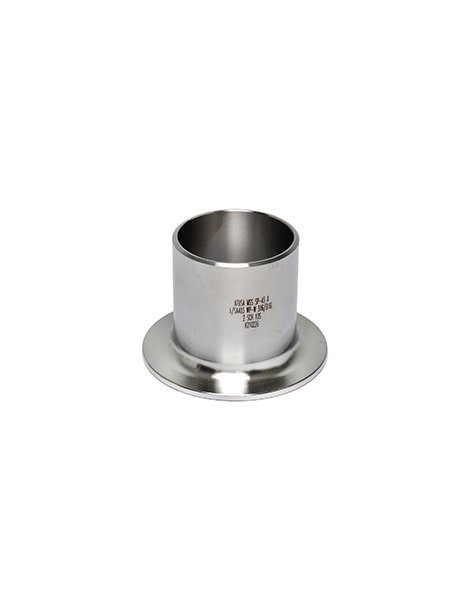

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 304L 1"

11,30 €

IVA esclusa

Stub end in acciaio inox AISI 304L, tipo A, ASME B16.9, Sch10S, diametro nominale 1", peso indicativo 0,16 kg. Ideale per impianti industriali e alimentari. Consigliata installazione mediante saldatura butt-weld e verifica periodica dello stato.

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

Descrizione
Dettagli del prodotto

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 304L 1"

Caratteristiche

• Tipo: Stub End tipo A per saldatura butt-weld
• Norma di riferimento: ASME B16.9, MSS SP-43
• Materiale: Acciaio inox AISI 304L
• Sch10S (Schedule 10S)
• Superficie di contatto: Finitura 125-250 RMS (liscia)
• Applicazione: Impianti industriali, alimentari, farmaceutici, chimici e antincendio

Misure

Diametro nominale (NPS)	1"
Diametro esterno al raccordo (OD)	33,4 mm
Spessore parete (T)	2,77 mm
Diametro esterno della cartella (G)	50,8 mm
Lunghezza totale (F)	50,8 mm
Raggio raccordo (R)	3,05 mm

Consigli per installazione

Eseguire una saldatura pulita di tipo butt-weld su tubazioni corrispondenti, verificando la corrispondenza delle dimensioni e del materiale.
Assicurare la compatibilità con flange a collare (Lap Joint) per garantire la tenuta.
Adottare dispositivi di protezione individuale durante le lavorazioni.

Raccomandazioni per la manutenzione

Verificare periodicamente l’integrità della saldatura e la superficie a contatto/flangia per evitare corrosione.
Pulire la superficie con detergenti neutri appropriati per l’acciaio inossidabile.
In ambienti aggressivi, valutare l’applicazione di protezioni ulteriori.

Peso indicativo

0.16 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

Riferimento I1SE4001

EAN 8432388433194
