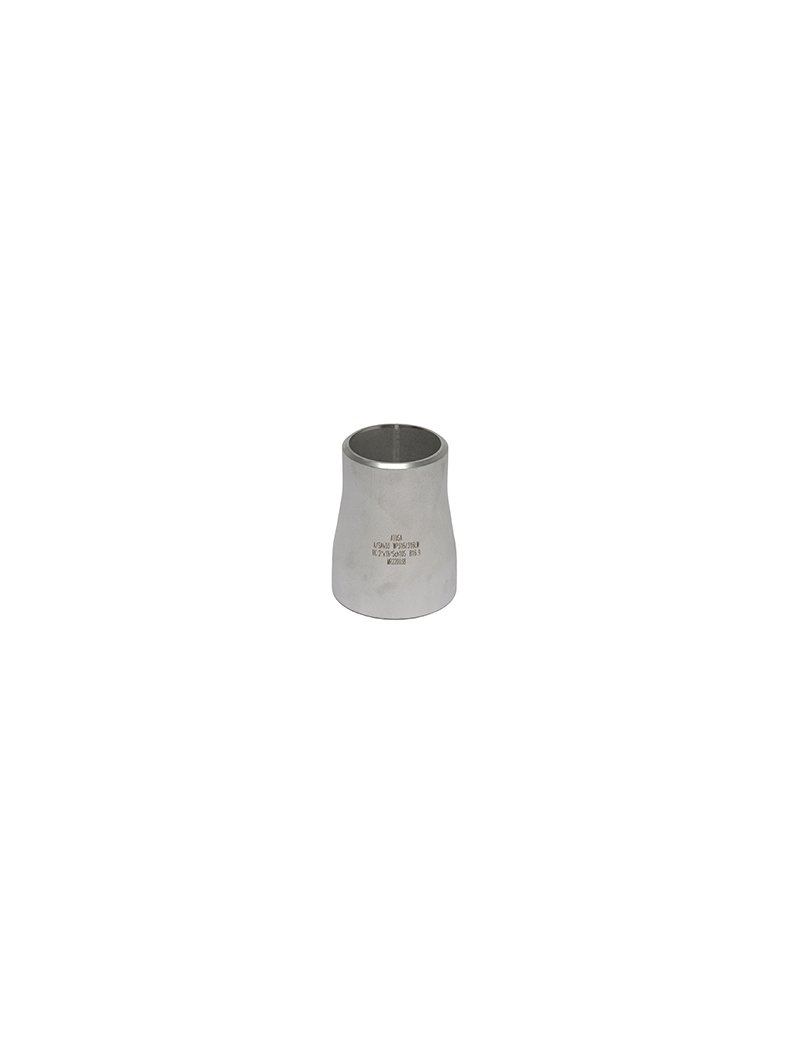

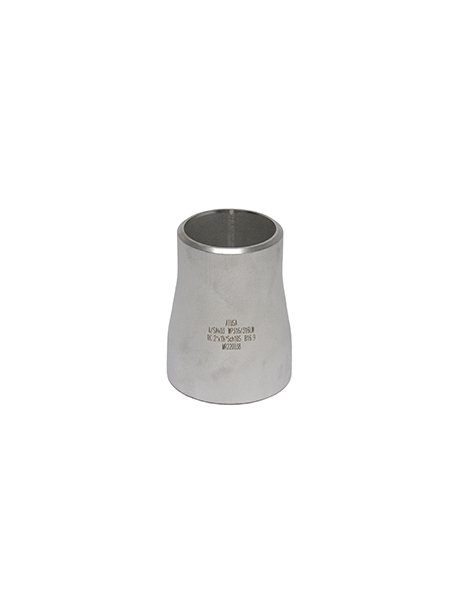

RID.CONC. INOX ASME B16.9 SCH10S AISI 316L 3"x2"

RID.CONC. INOX ASME B16.9 SCH10S AISI 316L 3"x2" - Codice fornitore: 9-I1R60302

Caratteristiche

Raccordo di tipo riduzione concentrica per saldatura testa a testa (butt-weld) conforme alla normativa ASME B16.9 e ASTM A 403. Realizzato in acciaio inox AISI 316L (EN 1.4404), finitura interna/esterna standard industriale. Estremità smussate secondo ASME B16.25 per facilitare la saldatura.
Resistenza alla trazione: 470-670 N/mm²
Allungamento a rottura: minimo 40%
Durezza Brinell massima: 200 HB
Tolleranze dimensionali e ovalizzazione secondo ASME B16.9.
Materiale idoneo per impianti alimentari, farmaceutici, chimici, industriali, e antincendio.
Compatibile con tubazioni schedule 10S.

Misure

Consigli per installazione

• Assicurarsi che le estremità del raccordo e delle tubazioni siano pulite, asciutte e prive di oli o contaminanti.
• Posizionare il raccordo in modo che la riduzione sia correttamente orientata rispetto al senso di passaggio del fluido.
• Eseguire la saldatura testa a testa con metodo TIG/MIG o elettrodo, seguendo le procedure indicate dalla normativa ASME B16.9.
• Utilizzare materiali di apporto idonei a AISI 316L per mantenere la resistenza alla corrosione.

Raccomandazioni per la manutenzione

• Effettuare ispezioni periodiche visive per verificare eventuali segni di corrosione o usura.
• Pulire regolarmente con detergenti non aggressivi compatibili con acciaio inox per mantenere la salubrità nell'applicazione alimentare e farmaceutica.
• In caso di presenza di incrostazioni, procedere con pulizia meccanica o chimica idonea per inox.
• Verificare l’integrità strutturale della saldatura durante le manutenzioni e in caso di stress meccanici.

Peso indicativo

Il peso indicativo del prodotto è 0,55 kg (valore medio calcolato per la riduzione concentrica 3"x2" sch10S AISI 316L, dati da cataloghi tecnici)[5][3].

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
