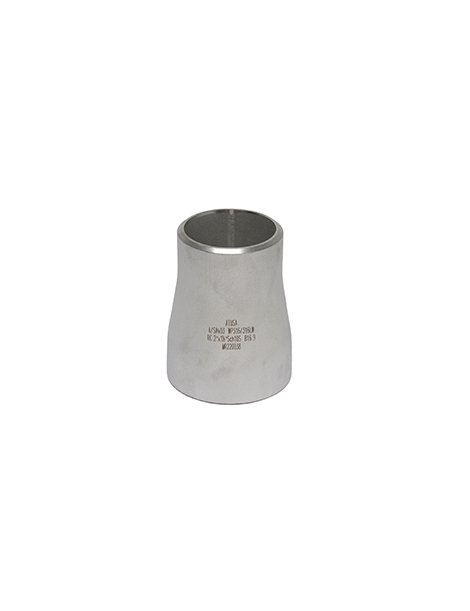

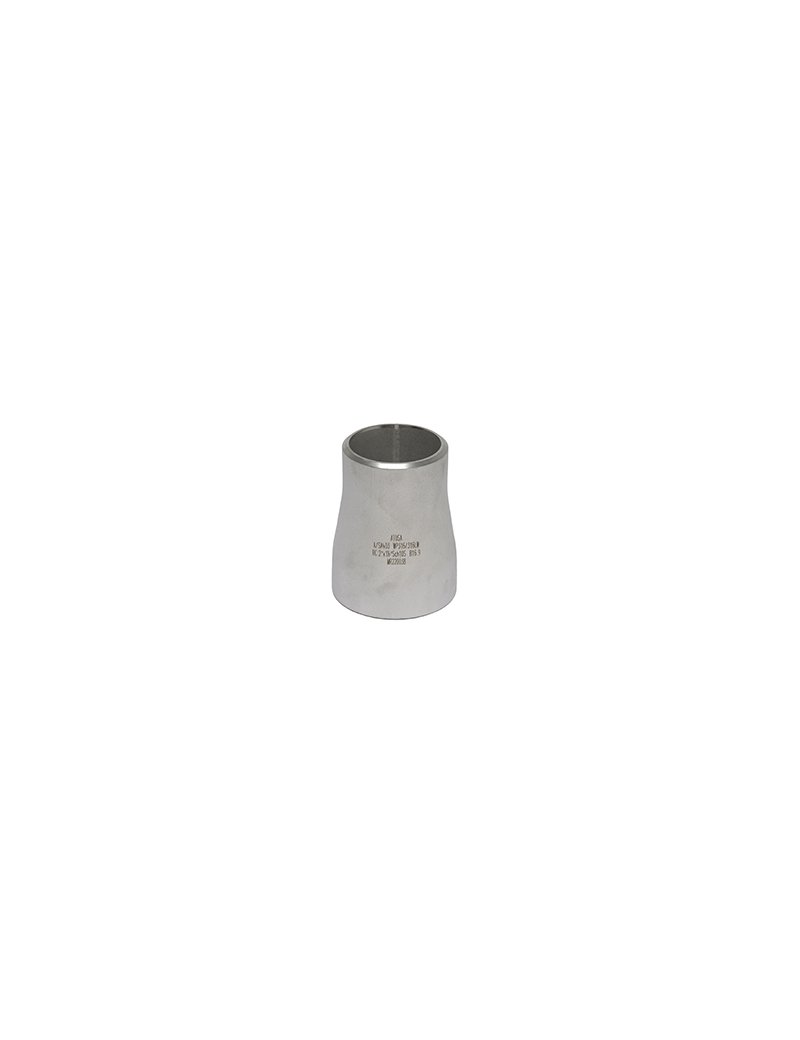

RID.CONC. INOX ASME B16.9 SCH10S AISI 304L 1 1/4"x3/4"
- Raccordo di riduzione concentrica per saldatura di testa secondo ASTM A 403 e ASME B16.9.
- Realizzato in acciaio inox AISI 304L (X2CrNi18-9 / 1.4307), classe W (ricavato da tubo saldato), conforme a norma ASTM A 403.
- Schedule 10S secondo ASME B36.10.
- Composizione chimica (% max): C 0,030 ; Si 1,00 ; Mn 2,00 ; S 0,015 ; P 0,045 ; N 0,11 ; Cr 17,5-19,5 ; Ni 8,0-10,0.
- Caratteristiche meccaniche: limite elastico Rp0,2: 180 N/mm², resistenza a trazione Rm: 470–670 N/mm², allungamento minimo 40%, durezza Brinell max 200 HB.
- Tolleranze dimensionali secondo standard di riferimento.
- Smusso di estremità di saldatura secondo norma specifica.
- Diametro esterno lato maggiore: 42,2 mm (+1,6/-0,8 mm)
- Diametro esterno lato minore: 33,4 mm (+1,6/-0,8 mm)
- Lunghezza totale: 64 mm (±2 mm)
- Spessore: 2,77 mm (±0,35 mm) lato maggiore, 2,11 mm (±0,26 mm) lato minore
- Dimensione nominale: 1 1/4" x 3/4"
- Verificare la pulizia delle superfici da unire prima della saldatura.
- Eseguire la saldatura rispettando i parametri idonei per acciaio inox AISI 304L.
- Utilizzare DPI idonei durante le fasi di installazione.
- Controllare il corretto orientamento del raccordo per un fluido omogeneo.
- Effettuare controlli periodici di integrità e presenza di corrosione.
- Evitare l’uso di prodotti aggressivi non compatibili con acciaio inox.
- Pulire con prodotti neutri o specifici per acciaio inox.
0,15 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
