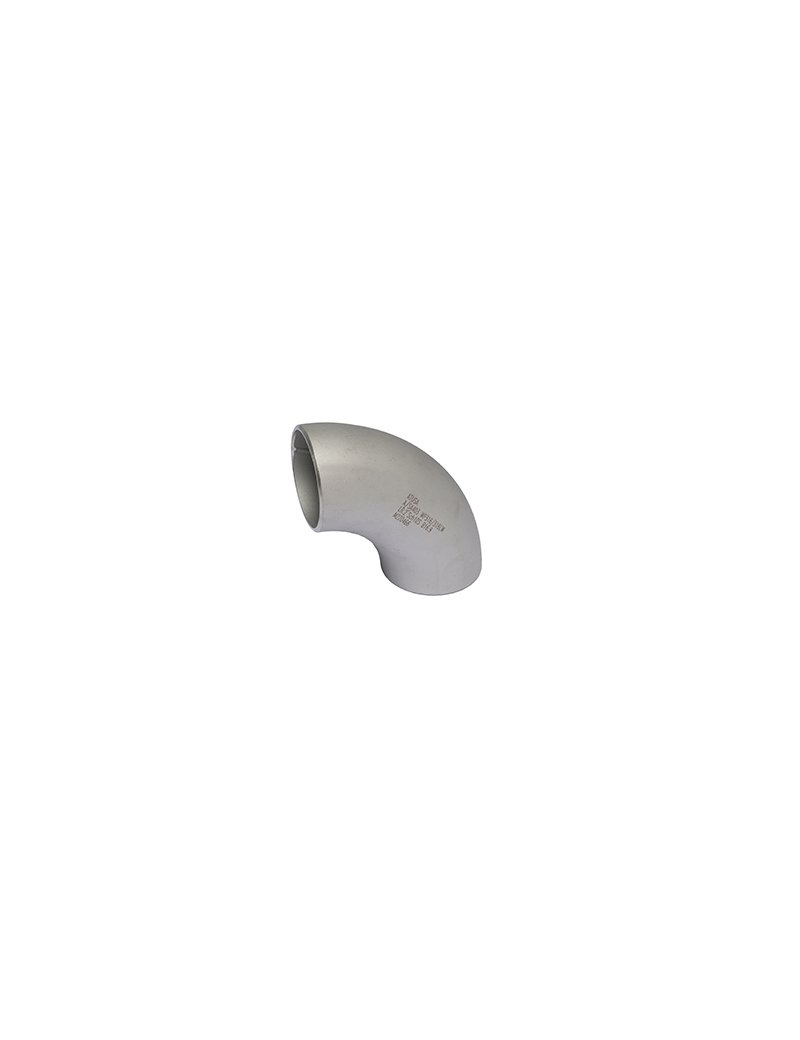

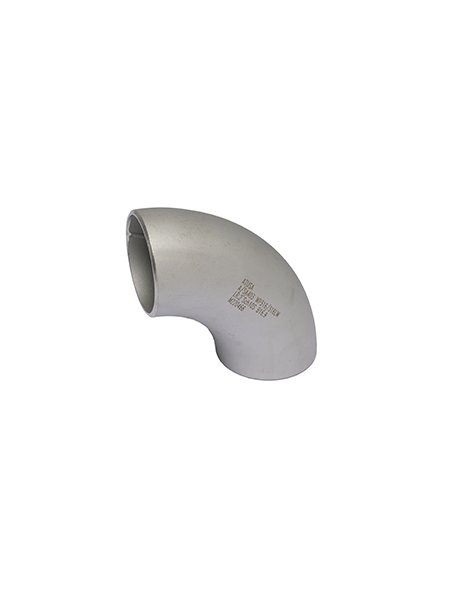

CURVA INOX LR 90° ASME B16.9 SCH10S AISI 316L 2 1/2"
Caratteristiche
- Norma di riferimento: ASME B16.9
- Materiale: Acciaio Inox AISI 316L
- Raggio lungo 90°
- SCH 10S
- Saldatura di testa (Butt Welding)
- Buona resistenza alla corrosione
- Smusso di estremità
- Limite elastico convenzionale a 0,2% minimo (Rp0,2): 180 N/mm²
- Resistenza alla trazione (Rm): 470 - 670 N/mm²
- Allungamento a rottura minimo: 40%
- Durezza Brinell massima: 200 HB
- Tolleranza dimensionale secondo la norma
Misure
| Diametro nominale (NPS) | 2 1/2" |
| Diametro esterno | 73,0 mm |
| Spessore | 2,11 mm |
| Raggio lungo (LR) | 1,5D = 109,5 mm |
Consigli per installazione
- Verificare la corrispondenza delle misure con quelle dell’impianto.
- Pulire accuratamente le superfici prima della saldatura.
- Utilizzare processi di saldatura adeguati per l’acciaio inox AISI 316L.
- Proteggere l’interno del raccordo da possibili contaminazioni durante l’installazione.
Raccomandazioni per la manutenzione
- Ispezionare periodicamente il raccordo per segni di corrosione o danneggiamenti.
- Lavare con acqua e detergenti neutri, evitando agenti clorurati.
- Mantenere la pulizia delle saldature per preservare la durata nel tempo.
Peso indicativo
0,82 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
